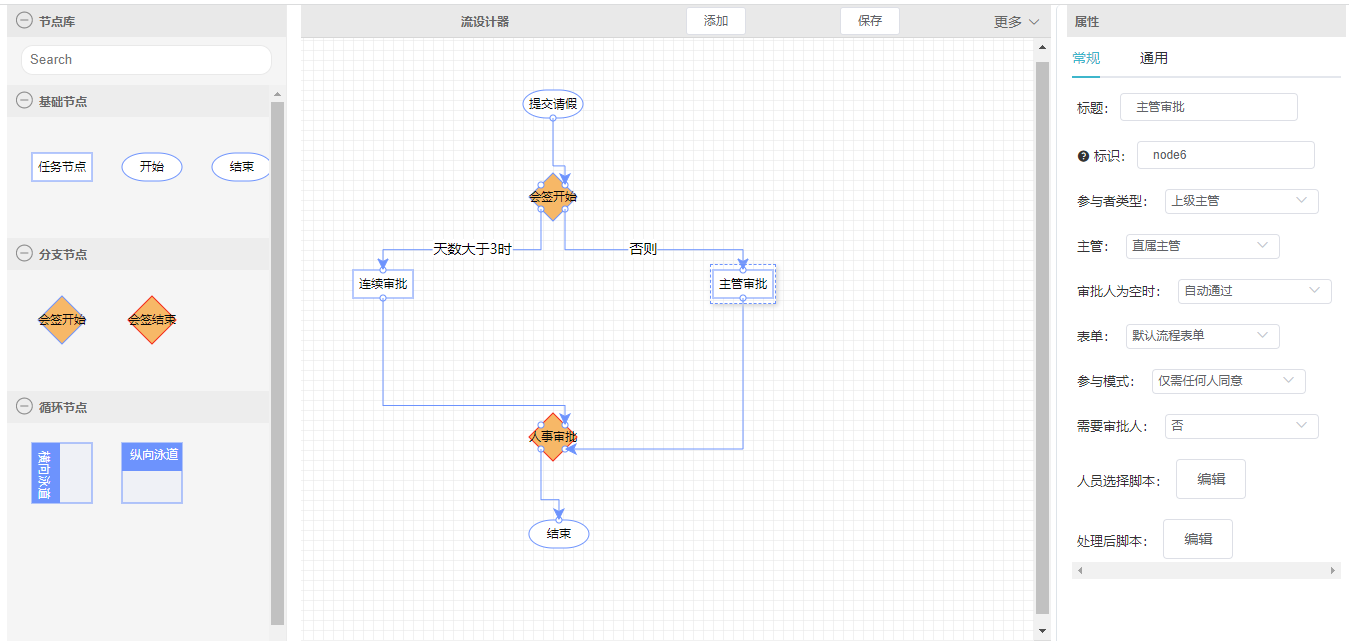

工作流设计
由修改某个工作流的时候进入
顶部区
添加按钮
添加一个左侧节点
需要点击以后再在左边选中一个节点添加
点击线 可以在线中间添加一个节点
点击节点 可以添加一个下面的节点和一条线
啥也没有选中，在空白处添加一个节点
保存按钮
保存当前设计结果
左侧区
基础节点
任务节点/开始/结束
分支节点
会签开始/会签结束
其他节点
横向泳道/纵向泳道
内容区
显示流程设计图形

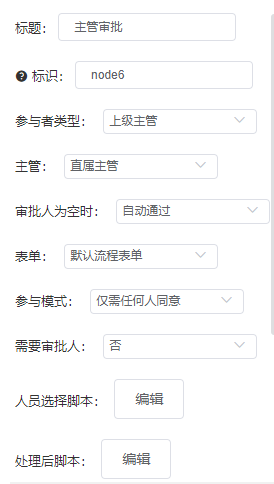

右侧区
组件的属性
普通节点字段
标题
节点的标题
标识
节点的内部标识代码，自动生成，一个流程下面是唯一的
参与者类型
多种节点参与者类型如下
无 0
默认
指定人员 1
具体指定由哪个人来处理
选择后 后面会出现选择人员字段，需要选择出具体人员
指定角色 2
具体指定由哪角色来处理
选择后 后面会出现选择角色字段，需要选择出具体角色
指定部门 3
具体指定由哪个部门来处理
选择后 后面会出现选择部门字段，需要选择出具体部门
指定部门主管 5
具体指定由哪个部门主管来处理
选择后 后面会出现选择部门字段，需要选择出具体部门来找该部门的主管
上级主管 7
发起人的上级主管
选择后 后面会出现选择直属主管或者第几级主管的选择，直属主管是第一级，直属主管的主管是第二级，依次类推
连续上级主管 9
发起人往上所有上级主管一级一级的审批完
选择后 后面会出现选择主管字段，可以选择具体审批到哪一级算审批完成了
发起人自己 11
审批人为发起人自己
前序节点选择 12
前序节点要选择需要审批人，这个时候会让前序节点选择审批人，这里选择的这个审批人会做为该节点的审批人
表单内人员 13
审批处理人在表单里面的哪个字段里面
选择后 后面会出现选择表单字段 选择具体的字段代码审批人员即可
表单内角色 15
审批处理角色在表单里面的哪个字段里面
选择后 后面会出现选择表单字段 选择具体的字段代码审批角色即可
表单内部门 17
审批处理部门在表单里面的哪个字段里面
选择后 后面会出现选择表单字段 选择具体的字段代码审批部门即可
备注
描述说明
